Konektory CONEC D-SUB Combination

…Osvědčený design – nové funkce

V moderních technických systémech jsou bezpečná a kompaktní spojení pro signálová, ovládací a napájecí vedení naprostou nutností. Combination D-SUB konektory představují efektivní řešení: v jediném odolném pouzdře sdružují různé typy kontaktů, snižují nároky na složitost kabeláže a usnadňují údržbu i výměnu komponent. Tyto konektory zajišťují spolehlivý přenos klíčových informací, a to i v náročných podmínkách prostředí – ať jde o průmyslovou automatizaci, řídicí systémy pro vozidla a lodě, energetická zařízení nebo letecké a kosmické aplikace

Lze vybírat z řad Combination D-SUB, Combination D-SUB High Density a Combination D-SUB Dual Port.

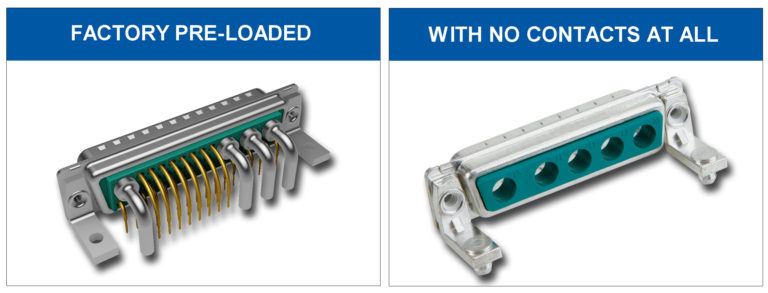

Konektory se vždy dodávají se signálovými kontakty, s výjimkou krimpovací verze. Vysokoproudové, vysokonapěťové a koaxiální kontakty lze objednat samostatně nebo je lze do konektoru namontovat již ve výrobě.

Konektory D-SUB Combination společnosti CONEC jsou díky pouzdrům v pěti velikostech a variabilním konfiguracím vysokonapěťových, výkonových a koaxiálních kontaktů flexibilnější než ostatní řešení na trhu. Lze je například rychleji připojit a odpojit v aplikacích vyžadujících vícenásobná koaxiální spojení.

K dispozici jsou následující konfigurace:

• Bez montážního materiálu, příruba s průchozími otvory, obvykle se používá v krytce pro konec kabelu
• Závity v přírubě 4-40
• Distanční sloupky pro přímou montáž na desku plošných spojů se zajišťovacími klipy nebo bez nich
• Pravoúhlá konzole s montážními otvory dle zvoleného rozložení

Konektory jsou k dispozici ve dvou variantách:

Advantages:

• Osvědčený design – nové funkce
• Pouzdra v 5 velikostech
• Jmenovitý proud: napájecí kontakty až 40 A
• Kontakty pro koaxiální kabely 50/75 Ohm
• Vysokonapěťové kontakty: až 2,8 kV
• Rozmanité varianty uchycení
• Vysoce kvalitní, precizně obrobené kontakty

Oblasti použití:

• Letecká a kosmická technika
• Strojírenství
• Zdravotnická technika
• Vojenská technika
• Telekomunikace
• Měřicí a zkušební technologie

Konektory CONEC D-SUB Combination se používají v celé řadě náročných aplikací, včetně zobrazovací zdravotnické technologie. V prostředcích intervenční radiologie a v kardiovaskulárních rentgenových systémech slouží jako rozhraní mezi motorem a řadičem pohybu.
Zajišťují spolehlivý přenos signálu a napájení – i ve velmi stísněných podmínkách pro instalaci – a zároveň zaručují přesný a nepřerušovaný přenos kritických řídicích a stavových informací.





V námořním odvětví se konektory D-SUB Combination používají pro systémy řízení motorů a systémy ovládání pohonných jednotek. Jsou zabudovány do ovládacích panelů stavu motorů, kde sdružují signálová a ovládací vedení mezi řídicími jednotkami motorů, snímači a zobrazovacími jednotkami. Jeden konektor tak může například přenášet do centrálního monitorovacího a řídicího systému údaje o teplotě motoru, tlaku oleje, rotační rychlosti i stavech alarmů.

Odolná konstrukce těchto kombinovaných konektorů zaručuje spolehlivý výkon i navzdory vibracím, vlhkosti a teplotním výkyvům, které jsou v námořním prostředí běžné.
